Le transformateur toroïdal, vraiment si supérieur ?
À retenir
Le transformateur toroïdal — reconnaissable à son noyau en forme d’anneau plutôt qu’en forme de bloc rectangulaire — s’est imposé dans le hifi haut de gamme pour une raison précise : il rayonne beaucoup moins de champ magnétique parasite que la version classique, ce qui réduit le ronflement dans les étages sensibles d’un ampli. Cambridge Audio, déjà traitée sur ce site, en a fait la démonstration dès 1968 avec son tout premier amplificateur, le P40. Mais le tableau n’est pas aussi unilatéral qu’on le présente souvent : le transformateur classique à noyau E-I conserve de vrais avantages techniques, trop souvent passés sous silence.
| Critère | EI (classique) | Toroïdal |
|---|---|---|
| Champ magnétique rayonné | Important | Très faible |
| Résistance au courant continu parasite | Bonne (entrefer naturel) | Faible (saturation facile) |
| Encombrement / poids | Plus lourd, jusqu’à 50 % de plus | Compact et léger |
| Coût de fabrication | Faible (bobinage automatisé) | Plus élevé (bobinage à la pièce) |
Deux façons de construire un même composant

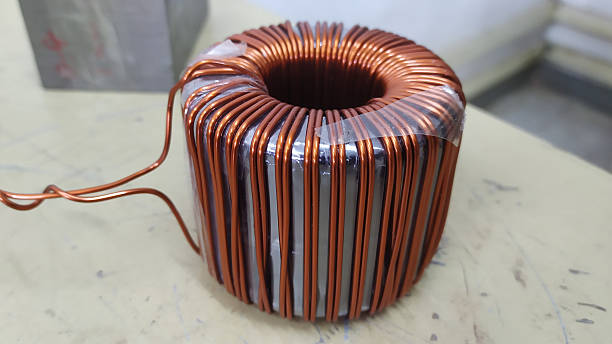

Un transformateur classique, dit « EI », empile des tôles en forme de E, autour desquelles on enroule le fil, puis referme l’ensemble avec des tôles en forme de I. Cette construction en deux pièces laisse naturellement de petits entrefers (des espaces d’air) entre les tôles. Un transformateur toroïdal, lui, enroule directement le fil tout autour d’un noyau plein en forme d’anneau — une opération plus délicate, puisque chaque tour de fil doit passer par le trou central, pièce après pièce.
Pourquoi il s’est imposé dans le hifi
L’anneau fermé du toroïdal contient le champ magnétique bien plus efficacement qu’un noyau EI, dont les enroulements exposés laissent fuir un champ que les étages de préamplification, très sensibles, captent facilement sous forme de ronflement. Cambridge Audio, déjà présentée sur ce site, a été la première marque à utiliser un transformateur toroïdal dans un amplificateur hifi, avec le P40 en 1968 — un choix qui allait devenir un standard du haut de gamme des décennies plus tard. Autres avantages bien documentés : un fonctionnement mécaniquement plus silencieux, un meilleur rendement (donc moins de chaleur), et un encombrement nettement réduit à puissance égale — un atout décisif dans les récepteurs multicanaux, où il n’y a tout simplement pas la place d’éloigner un gros transformateur EI des circuits sensibles.
Ce qu’on oublie souvent de dire
Le toroïdal a un vrai point faible, rarement mis en avant : il supporte très mal la présence d’un léger courant continu parasite sur le secteur — un phénomène courant, causé par un déséquilibre de charge sur le réseau électrique. Ce courant continu sature le noyau, et un toroïdal saturé se met à ronfler bruyamment et à injecter du bruit dans l’alimentation du composant. Le transformateur EI, grâce à ses entrefers naturels, résiste beaucoup mieux à ce phénomène — c’est d’ailleurs pour cette raison que l’industrie électronique, en dehors du hifi haut de gamme, reste très largement fidèle au EI. Un ingénieur audio américain, dans un article resté une référence sur le sujet, va jusqu’à soutenir qu’un transformateur EI soigneusement conçu — avec un blindage bien orienté et un bobinage travaillé — peut apporter 20 à 30 dB de réjection de bruit supplémentaire par rapport à un toroïdal standard du commerce. Une position qui reste minoritaire dans l’industrie, mais qui a le mérite de rappeler qu’aucune des deux solutions n’est universellement supérieure — tout dépend de la qualité d’exécution.
En pratique
Pour l’écrasante majorité des systèmes domestiques, un bon transformateur toroïdal reste un choix sûr et largement éprouvé, en particulier dans les appareils compacts ou multicanaux où son faible rayonnement magnétique est un vrai avantage. Le point à retenir n’est pas « toroïdal contre EI », mais que la qualité de conception compte davantage que la forme du noyau — le même principe qui explique pourquoi une platine à galet bien construite n’a rien à voir avec un changeur automatique bas de gamme, ou pourquoi le choix entre lampes et transistors relève du goût plus que d’une hiérarchie de qualité.
